Tre sätt att belysa ett lager

Publicerat 2015-09-04 av Kristofer Blockhammar

Nästan per definition är ett lager ett stort område. Om det finns människor som arbetar där (det är ett om, vissa lager är fullt automatiserade) då måste lagret belysas till en anständig nivå. Detta innebär att energiförbrukningen kan bli hög, om man inte gör något åt det.

I huvudsak finns det två typer av lager, de med inredning och de utan. Detta kommer att avgöra belysningslayouten och vilka kontroller man kan använda. Några lager är stora öppna områden där varor, ofta på pallar, lagras inte mer än, säg, 1,5 m högt. Då är det är en bra idé att man utformar belysningen för att installera fler, lägre watts armaturer med en bred ljusfördelning. De installeras närmare tillsammans för att minimera skuggning och ger bra vertikal belysning.

Den andra typen av lager, som är mycket vanliga, använder inredning, ofta till en hög nivå, kanske 6-12 meter.

Vårt lager till höger, använder en kombination av båda. Gäller standard EN 12464-1:2011 för lagerutrymmet, erfordras en belysning som ger 200 lux på varorna. Bemannade gångar ska vara tända till 150 lux, samt vertikal belysning på ställen bör också vara 200 lux.

För att få störst nytta från ett belysningssystem, måste Ni veta hur lagret används. Hur länge personalen stannar i vissa områden? Hur mycket personalen rör sig i gångarna? Om Ni inte ställer dessa frågor, kommer Ni inte att uppnå det bästa resultatet.

En av de största besparingarna kan göras i gångar, som sällan används. När t.ex. en gång är tom på personal, kan man nedtona armaturerna till 10-50 procent. När någon kommer till gången, går armaturerna upp till full ljusstyrka, vilket ger 200 lux både horisontellt och vertikalt. Man kan ytterligare förfina tekniken och uppnått större besparingar, genom att koppla på bara de armaturer som är i närheten av personen, som plockar varorna. Längre ner i gången och bakom, kan armaturerna vara nedtonade.

Utanför gångarna, kan besparingar göras genom zonindelning, så att endast de upptagna områdena är belysta till full effekt. Men se upp, att stänga av belysningen helt kan göra att en plats ser dyster och ödslig ut. Det kan även vara en risk för hälsa och säkerhet. Det är mycket bättre att tona ned till 50, 25 eller 10 procent.

Vårt lager är 25 x 50 meter, med 14 meter till taket. Det är upplyst för att ge 200 lux med tre olika belysningstekniker.

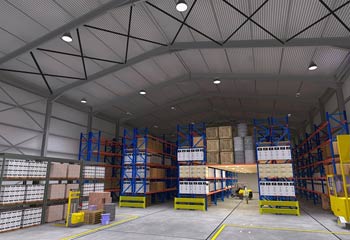

Bilden ovan till höger ger en allmän översikt över hela lagret helt belyst. Som många lager används flera typer av armaturen. Ovanför de långa gångarna har LED High Bay armaturerna en smal rund form som distribuerar ljuset längs gångarna. Dessa kan förses med externa rörelsesensorer som placeras längs gångarna.

Slutligen finns det en låg nivåsektion, där man har placerat LED Downlights, lägre watts armaturer med en bred ljusfördelning.

På bilden till vänster har belysningen till de långa gångarna stängts av eftersom ingen använder dem. Det låga området i förgrunden är på full ljusstyrka. Belysningen slås på/ av med standard rörelsesensorer. Dessa täcker ofta ett område på ca 10 meter i diameter.

På bilden till höger nedan är nattskiftet igång, då endast några personer arbetar. Det finns ingen aktivitet i förgrunden och armaturerna är nedtonade till 10 procent. Detta sparar inte bara energi utan innebär även att det finns viss belysning av säkerhetsskäl och för att ge personalen en känsla av trygghet.

Armaturerna i den högra gången är på till 100 procent, då det är där personalen arbetar på natten.
