LED Gatubelysning DOMO SLX / SLX-100H Modulbyggd
|
 |
|
Specialanpassad för privat väg, allmän väg, gata, riksväg, länsväg, Europaväg, motorväg, motortrafikled, gata, parkering, park, torg, industriområde, motionsspår, skidspår, gångväg, cykelled, lastkaj m.m. |
• Grossistpriser / Nettopriser! |
• Omedelbar upptändning utan uppvärmningstid |
Grossistpriser / Nettopriser
Vi tillverkar LED Gatubelysning DOMO vid vår egna fabrik, innebär lägre kostnader och vi slipper fördyrande mellanhänder (varje extra försäljningsled ger extra kostnader för Er) och transporter, vilket gör att vi kan sälja produkten till Sveriges bästa priser. Då vi tillverkar produkten vid order, kan vi garantera den senaste LED teknologin, utvecklingen inom LED teknologin sker idag i en rask takt, med en ständig teknikförbättring, som vi applicerar till produkten. Våra tekniska produktspecifikationer skall därmed ses som ett minimum, då vi ständigt utvecklar och förbättrar produkten. Vårt mål är tillhandahålla Sveriges bästa priser på professionell gatubelysningsarmatur, med utmärkt/premium kvalité, robust design, energieffektivt utförande, lång livslängd med bibehållen ljusstyrka.
Förord
LED tekniken används allt oftare i alla möjliga applikationer på grund av dess längre livslängd och energibesparande egenskaper. Jämfört med en HPS (högtrycksnatrium) gatubelysning kommer en LED gatubelysning att fungera i upp till 100 000 timmar och avsevärt minska ljusföroreningar. En installation där man använder produkten kommer att vara bättre rustad för att klara extremt varma och kalla temperaturer än vad en traditionell HPS gatubelysning skulle vara, vilket gör produkten lämplig för krävande utomhusbrukapplikationer. Dessutom har produkten en 100 - 1 000 gånger snabbare startrespons, vilket resulterar i ett direkt skarpt och perfekt ljus, installera produkten och upplev en ljus framtid. Produkten finns idag installerade i mer än 140 länder, bara under 2010 installerades mer är 30 000 LED Gatubelysning DOMO.
Tillverkning
Utvecklingen och produktionen av produkten sker i vårt innovativa forsknings- och utvecklingscenter. Vi har sedan slutet på 1990-talet arbetat med och utvecklat LED gatubelysningstekniken och produkten lanserades i början på 2000-talet och har sedan dess utvecklats konstant och resultatet är den nuvarande energieffektiva och hållbara produkten. Produkten är utformad för att ge en kvalitetsljus i hela 50 000 timmar. Produkten har en unikt utvecklad patenterad drivrutin och speciellt utformad robust resistent aluminium- och polykarbonatplastprofilkonstruktion (som är tålig mot yttre påverkan, som vandalism, samt krävande installationsmiljöer), som löser problemet med värmeavledningen från lysdioderna, vilket maximerar livslängden. Utvecklingen inom LED teknologi sker idag i en snabb takt, varav alla produkter tillverkas vid order, vilket innebär att alla tekniska data skall ses som ett minimum. I produktens färgspektrum finns det inget ultraviolett- eller infrarött ljus, LED Gatubelysning DOMO serien är en konventionell "grön" ljuskälla. Vi kontrollerar alla elanslutningar med hög noggrannhet på samtliga produkter, för att undvika falska svetsningar och säkerställa att stabiliteten överensstämmer med våra högt ställda krav. Efter monteringen kontrolleras alla produkter automatiskt, inbegripet test av hög- och lågspänning, slå på och av produkten för att ytterligare konstatera/försäkra kvaliteten.
Distributionsfotometer
Distributionsfotometer är ett mycket automatiserat testsystem för optisk distribution, vilket kan uppnå CIE C-γ- och B-β mätprogram samtidigt, vi testar alla våra armaturer för deras fotometriska egenskaper.
IP klassificeringstest
Vi utför ordentliga IP klassificeringstester, då vi vet att produkten kommer att exponeras i tuffa miljöer, så vi försäkrar oss om att produkten är vattentät, alla våra IP klassificeringstester görs i vårt laboratorium och naturligtvis skickar vi även våra produkter till tredjepartslaboratorium för att garantera trovärdiga rapporter. IP klassificeringstester görs för att ange både graden av skydd mot åtkomst av strömförande delar och hur vatten- och dammtät produkten är.
Vibrationstest
Efter att produkten är installerad, kommer trafiken att producera vibrationen som överförs till lampstolpen, som sedan överförs till armaturen. Vi säkerställer därmed genom vibrationstest att alla komponenter i armaturen klarar detta utan att några problem uppstår.

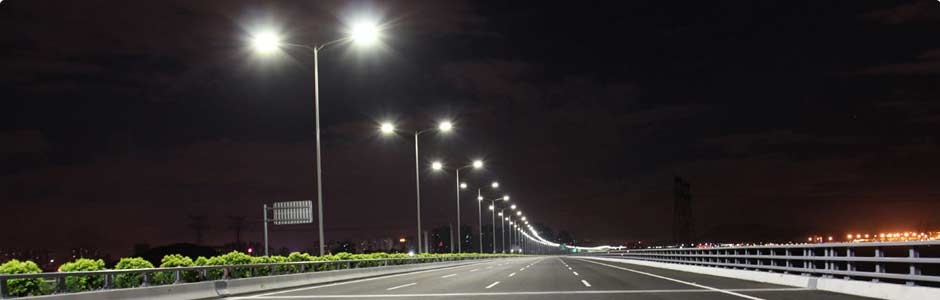

Modernt utseende och ökad säkerhet

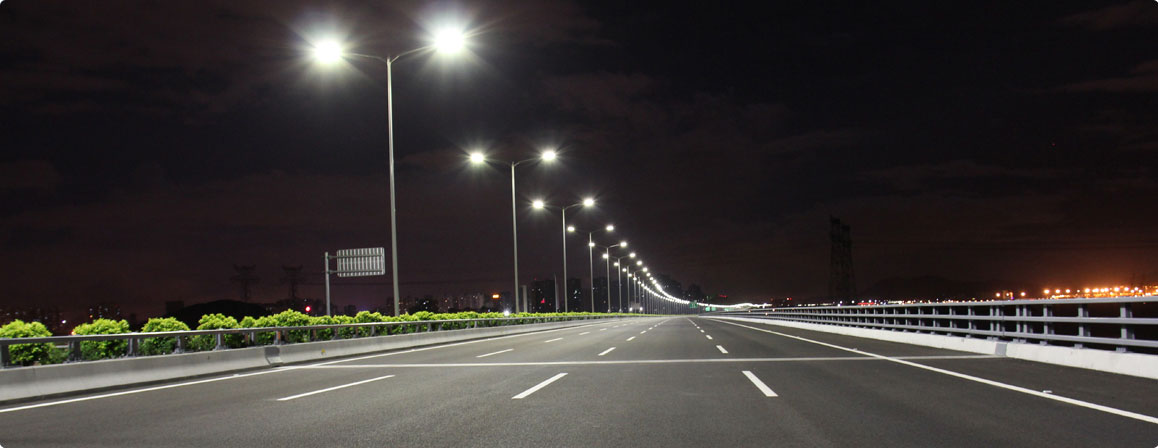

Även gamla gatubelysningsanläggningar kommer att få en uppdaterad modern känsla genom installation av LED armaturer. Eftersom LED armaturerna ger en ljusare miljö, leder detta även till en ökning av säkerhetsmedvetenheten. Videosäkerhetskamerasystem identifierar mycket mer på grund av den ljusare ljusfärgen. Det finns ingen inblandning av belysningsfrekvensstörningar, vilket innebär att kamerabilderna blir trevligare att titta på, på grund av den ökade kvaliteten på bilderna.

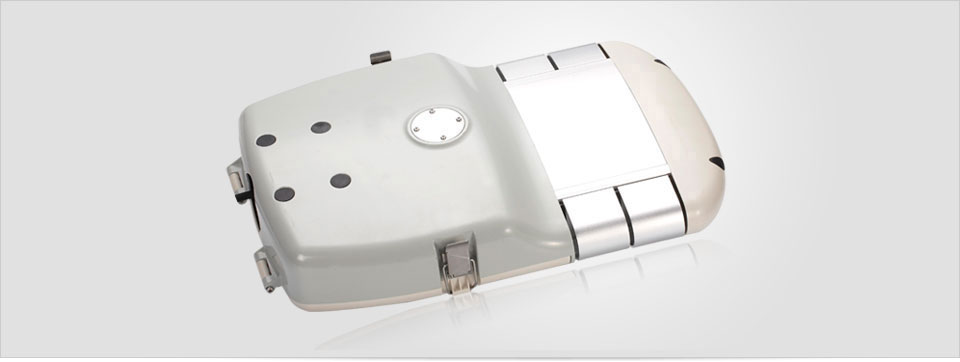

Robust konstruktion och LED ljus i 1
Robust aluminium- och polykarbonatplastarmatur som varar i årtionden och den smarta designen gör den enkel att montera och ersätta. Den förväntade livslängden är upp till hela 100 000 timmar (L70). Den robusta aluminium- och polykarbonatplastarmatur är vandalism- och stöldsäker, samt är speciellt utformad för värmeavledning av lysdioderna för att maximera livslängden på lysdioderna.
Modularisering
Produkten är tillverkad i modularisering, som är mycket lätt att demontera och återmontera, vilken gör den lätt att underhålla. När det uppstår skador, kan man ersätta den trasiga modulen och behöver inte byta ut hela armaturen.
Konstant spänning och ström
Strömförsörjningen är utformad för att ge konstant spänning och ström, vilket skyddar lysdioderna mycket bra och gör att dessa ger mer ljus och producerar mindre värme och får en maximal livslängd.
Justerbar monteringsvinkel
Produkten kan monteras i olika vinklar, genom att man enkelt kan justera stolpfästet, vilket underlättar installation och ger bästa möjliga ljusvinkel.
Eutektisk lödningsförpackning
Lysdioderna har en är eutektisk lödningsförpackning, vilket är den mest avancerade lysdiodsförpackningstekniken i världen och är mycket bättre för högeffektivlysdioder än traditionell silverepoxiförpackning. Den eutektiska förpackningen avleder värmen mycket snabbare, vilket garanterar hög ljusstyrka och lång livslängd. För kritiska lödningar är eutektiskt lödning det bästa, då smältintervallet är noll, smältan går vid avsvalnandet direkt från flytande till fast form, vilker ger ordentlig vätning.
Livslängd
Armaturens lysdioder är utformade för att ge ett kvalitetsljus i ca 12 år (50% av dygnet, året runt), strömindikatorn har en unikt utvecklad patenterade drivrutin.
Luminans
Armaturen erbjuder den nyaste LED belysningstekniken och kommer att generera mer ljus än konventionell gatubelysning, samt generera besparingar på 80-90%.
Horisontalt 120°/140°/160° / Vertikalt 45°/60°
Produkten har en särskild utvecklad lins som gör att ljuset sprids horisontalt i 120°/140°/160° vinkel och vertikalt i 45°/60° vinkel, vilket ger optimal ljusfördelningen.
Polykarbonat (PC) lins
Produktens lins är gjord av Polykarbonat (PC) som är en transparent termoplast med exceptionell hållbarhet, med utmärkta optiska egenskaper för konstruktioner där god genomsikt krävs. Polykarbonat har en mycket god beständighet utomhus, bra hårdhet, mycket hög transparens, hög styvhet, reptålig, slagtålig, vattenavvisande, god åldringsbeständighet, låg vikt, mycket bra UV-beständighet och påverkas ej av alkaliska lösningar, utspädda syror eller oljor, samt är brandsäker eftersom den självslocknar. Polykarbonat kallas ofta "okrossbar plast" under namnet hammerglass, makrolon eller lexan och används till applikationer som ska vara stöt-, spark- och slagtåliga, den används också bland annat till visir, säkerhetsglas, inbrottsskydd, maskinskydd, flygplansfönster, CD-skivor och andra produkter som behöver vara hållbara och transparenta. Polykarbonat är lätt att förväxla med plexiglas, men man kan skilja dem åt genom att bända materialet. Plexiglaset kommer då brytas av medan polykarbonatet böjs. Polykarbonat behåller sina goda egenskaper över ett mycket brett temperaturintervall och blir inte sprött vid låga temperaturer. Polykarbonat (PC) har en densitet på 1,18 g/cm3 och är ett material som går utmärkt att återvinna. Produkten uppfyller Europaparlamentets och rådets förordning (EG) nr 1935/2004.
Aluminium
Materialet i produkten gör att effektiviten kan öka och den totala energiförbrukningen reduceras och minskad energiförbrukning medför mindre utsläpp, vilket ger en förbättrad miljö. Aluminium är mycket korrosionsbeständigt (oxidskiktet som bildas på ytan bidrar till att skydda mot korrosion) och värmeledningsförmågan är mycket god, vilket ger en god värmeväxling. Aluminium lämpar sig särskilt för återvinning och kan återvinnas ett oändligt antal gånger. Densiteten på aluminium är 2,7 kg/dm3, dvs 1/3 av stålets.
Egenskaper
• Enkelt att byta - inga nya kablar
• Mycket energisnål
• Jämn ljusfördelning, tack vare högkvalitativa lysdioder av hög kvalitet
• 50 000 / 100 000 timmar i genomsnittlig livslängd (L70 prestanda)
• Inget flimmer
• Tänds direkt till full styrka utan fördröjning
• Optimal belysningsvinkel, Horisontalt 120°/140°/160° / Vertikalt 45°/60°
• Pålitlig konstruktion
• Högkvalitativa lysdioder är betydligt ljusare än vanlig lysdiodslampa
Tillval
• 0-10V ljusreglering
• PWM ljusreglering
• SMT smartkontroll
Kvalitet och tillförlitlighet
Marknaden är full av LED lampor av dålig kvalitet och tillförlitlighet. Denna LED armatur avger ett starkt ljus. Med högkvalitativa lysdioder blir det effektiva ljuset mycket större och slutresultatet är ett perfekt ljus.
Kostnadseffektiv
Låg energiförbrukning, minskar energikostnaderna avsevärt.
Miljö
Innehåller inget kvicksilver, kadmium, bly, sexvärt krom, flamskyddsmedlen polybromerade bifenyler (PBB) och polybromerade difenyletrar (PBDE) eller andra miljöpåverkande ämnen som strider mot RoHS-direktivet. Genom CE-märkningen garanterar vi att produkten uppfyller alla grundläggande hälso- och säkerhetskrav.
Slutord
Denna LED armatur rekommenderar vi till tuffa miljöer, p.g.a. dess skyddande lamphölje (IP65). Tål stötar och vibrationer bättre än glödlampor, lysrör, lågenergilampor, metallhalogenlampor, kvicksilverlampor och högtrycksnatriumlampor (HID), samt är betydligt mer energieffektiv. LED armaturen är anpassad för kommersiell användning och mycket arbete har gjorts för att armaturen skall vara högeffektiv. Att använda denna LED armatur är en investering som lönar sig. Självklart är LED armaturen CE och RoHS godkänd. LED armatur för den kvalitetsmedvetne användaren, ger mycket verkningsfull prestanda, hög energieffektivitet och lång livslängd. Alla våra armaturer är av högsta kvalitet och denna armatur har ett hölje i aluminium, vilket är ett tåligt och lätt material. Den exceptionellt långa livslängden gör LED armaturer perfekt för svåråtkomliga platser där underhållskostnaderna är höga. Ger bra belysningnivå med LEDs alla fördelar, består av högkvalitativa lysdioder. Den är byggd för att hålla, med perfekt konstruktionskvalitet (premium komponenter).
Alla armaturer har följande gemensamma tekniska data (TA=25°C)
Spänning: 100-277VAC, 47-63Hz - Strålning: Ingen UV eller IR strålning - Effektfaktor (PF): >92%
Material: Aluminium / Polykarbonatplast (Slag- och vibrationstålig) - Livslängd: ±50 000 / 100 000 timmar, L70
Transformator: Ingår (Utbytbart drivdon) - IP: 65 (Dammtät, skyddad mot spolande vatten från munstycke)
Omgivningstemperatur: -30ºC ~ + 50ºC - Luftfuktighet: 10-90% RH - Total harmonisk distorsion (THD): <20%
Energieffektivitet: >85% - Verkningsgrad ljusutbyte: ≥80 lm/W (Hög optisk verkningsgrad) - Systemresistans (Rja): 0,19-0,56°C/W
LED arbetsspänning: 24VDC (Ger lägre absorptionskraft av partiklar än traditionell 220-240VAC, vilket förhindrar nedsmutsning)
LED arbetsström: 350mA - LED arbetstemperatur (Tj): 70º C ±10% (Ta=25°C) - Färgåtergivningindex (CRI): Ra>65
Lagringstemperatur: 10°C~85°C - Installation: Ø40-65 mm - Certifiering: CE, UL, RoHS - Garanti: 5 år
Dimension: Bredd: 369 mm, Höjd: 118 mm - Förpackningsdimension: Bredd: 425 mm, Höjd: 190 mm
Förpackning: Gatubelysningen är förpackad i kartong (1 st/kartong) och väl skyddad med skum och väska
Ljusfördelningskurva / ljusbild: Asymmetrisk (Batwing, eliminerar bländning och ljusförorening) / Rektangulär
Maximal ljusintensitetsvinkel: Horisontellt: 160°C / Vertikalt: 60°C
Perfekt ljusintensitetsvinkel: Horisontellt: 120°C/140°C/160°C / Vertikalt: 45°C
Färgtemperatur (CCT): 5000K - 5800K (Standard) / 3000K - 4500K
Övrigt: Diodmodulerna är utbytbara - Tillval: 0-10V ljusreglering / PWM ljusreglering / SMT smartkontroll / Fotocellkontroll
Prislista
 |
 |
 |
||
Dubbla fästen Ett monteringssystem för säkerhet och stabilitet |
Utmärkt värmeutstrålning Luftkonvektionsventilation ger bättre värmeavledning, lägre vikt, solid struktur, slät yta och minimal absorbering av onödig smuts |
Universal transformator Universal vattentät transformator inuti, som ger tillförlitlig prestanda och som har omfattande säkerhetsfunktioner |
| Modell | Luminans
|
Effekt | Antal LED | Dimension |
Förpackningsdimension |
Skiss |
Bilder |
Övrigt |
| SLX-2 | <4 560 lm | 60W | 2x24 LED | Längd: 558 mm |
Längd: 633 mm |
|||
| SLX-3 | <6 884 lm | 90W | 3x24 LED | Längd: 623 mm |
Längd: 698 mm |
 |
   |
|
| SLX-4 | <9 600 lm | 120W | 4x24 LED | Längd: 688 mm |
Längd: 763 mmm |
 |
   |
|
| SLX-5 | <11 640 lm | 150W | 5x24 LED | Längd: 753 mm |
Längd: 828 mmm |
   |
|
|
| SLX-6 | <14 040 lm | 180W | 6x24 LED | Längd: 818 mm |
Längd: 893 mmm |
   |
|
|
| SLX-7 | <16 380 lm | 210W | 7x24 LED | Längd: 883 mm |
Längd: 958 mmm |
   |
|
|
| SLX-8 | <19 200 lm | 240W | 8x24 LED | Längd: 948 mm |
Längd: 1 023 mm |
   |
|
|
LED Gatubelysning DOMO SLX-100H
(100 000 timmars livslängd)
| Luminans (lm) | Antal LED | LED Ström (mA) | Effekt (W) | Total Ström (A) | |||||
| 120V | 208V | 240V | 277V | ||||||
| SLX-2-100H | 6 180 |
28 |
700 |
60 |
0,449 |
0,263 |
0,232 |
0,204 |
|
| SLX-3-100H | 9 206 |
42 |
700 |
90 |
0,679 |
0,395 |
0,349 |
0,308 |
|
| SLX-4-100H | 12 099 |
56 |
700 |
120 |
0,885 |
0,515 |
0,451 |
0,397 |
|
| SLX-5-100H | 15 124 |
70 |
700 |
150 |
1,103 |
0,638 |
0,555 |
0,48 |
|
| SLX-6-100H | 18 149 |
84 |
700 |
180 |
1,348 |
0,795 |
0,705 |
0,620 |
|
| SLX-7-100H | 21 174 |
98 |
700 |
210 |
1,540 |
0,898 |
0,795 |
0,693 |
|
| SLX-8-100H | 24 199 |
112 |
700 |
240 |
1,768 |
1,108 |
0,892 |
0,780 |
|
SLX-2-100H |
SLX-3-100H |
SLX-4-100H |
SLX-5-100H |
SLX-6-100H |
SLX-7-100H |
SLX-8-100H |
|

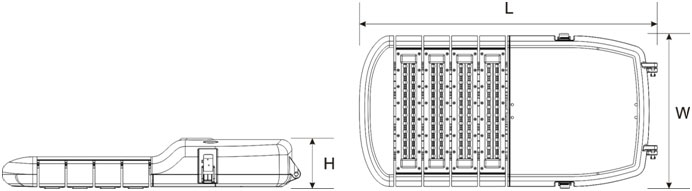

| Längd: | 564 mm |
629 mm |
694 mm |
759 mm |
824 mm |
889 mm |
954 mm |
| Bredd: | 361 mm |
361 mm |
361 mm |
361 mm |
361 mm |
361 mm |
361 mm |
| Höjd: | 117mm |
117 mm |
117 mm |
117 mm |
117 mm |
117 mm |
117 mm |
| Vikt: | 7,6 kg |
8,7 kg |
9,7 kg |
10,5 kg |
12,3 kg |
13,2 kg |
14 kg |
| Övrigt: |
Optisk och fotometrisk data
(Finns i två olika utförande)
 |
 |
SLX-100H-A |
SLX-100H-B |
 |

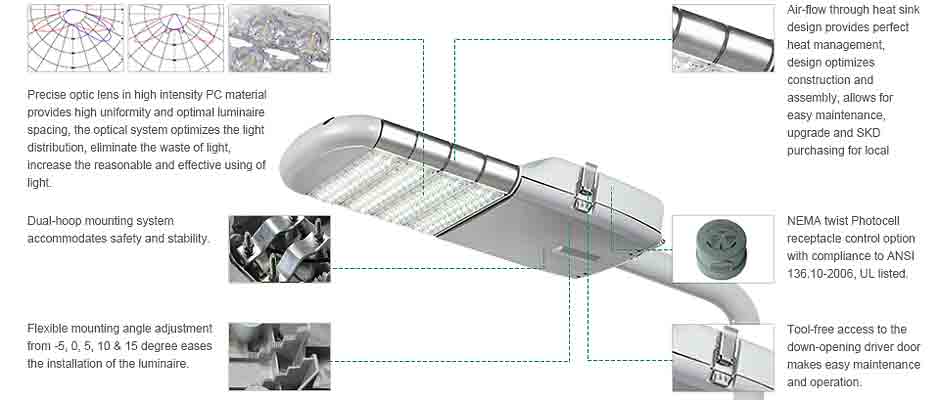

Robust gjuten aluminium med korrosionsbeständig pulverlack som klarar extrema klimatförändringar utan att spricka eller flagna. |
 |
Lämplig för våt / fuktig / torr plats. |
 |
Luftflödet genom den anodiserade kylflänsdesignen ger perfekt värmehantering. Mjuk och blank konstruktion ger ett naturligt rent system, som förhindrar uppbyggnad och minimerar vindbelastning. |
 |
Verktygslös tillgång till transformatorn genom lucka på undersidan, gör underhåll och installation enkel. |
 |
Dubbla rörhållarmonteringssystem som kan monteras på 1-5/8 till 2-3/8 tums rör ger säkerhet och stabilitet, 3G vibrationstestad enligt ANSI C136.31. Kan ställas in i olika monteringsgrader i förhållande till installationsröret +15° till -15°. |
 |
Modulär design optimerar konstruktion, montering och möjliggör enkelt underhåll, uppgradering och SKD för lokal montering. |
Gatubelysningen är förpackad i kartong (1 st/kartong) och väl skyddad med skum och väska
|
|
|
|
|
65 |
<240W |
<192 |
120°/140°/160° |
-30°C +50°C |
±50 000 Timmar |
≥19 200 lm |
|
|
|
100-277VAC |
|
|
Med reservation för tekniska ändringar och felskrivningar
